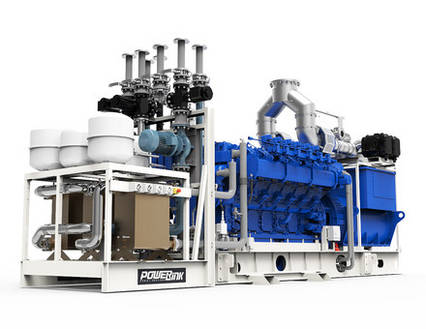

(Міні-ТЕЦ) PowerLink TCG1560-NG
Дякуємо за проявлений інтерес до нашої машини. Ми раді запропонувати Вашій розгляду обладнання, описане в даному розділі.
Для отримання додаткових відомостей, або якщо у Вас виникли питання, наші фахівці готові Вам допомогти.
Газові двигуни MWM модельного ряду TCG 2020 ідеально підходять для вирішення складних завдань, обумовлених динамічно мінливої ринкової середовищем. Наші моделі, що працюють у спектрі потужностей від 1000 до 2000 кВт ел., відповідають високим вимогам широкої сфери застосування і відрізняються ефективністю, надійністю, гнучкістю і екологічністю, низькою вартістю життєвого циклу та високою рентабельністю.
TCG 2020 – висока рентабельність за рахунок високого ККД
- Удосконалення впускного каналу і свічок запалювання дозволило підвищити ефективність порівнянні з попередньою моделлю.
- Використання циклу Міллера дозволило підвищити ККД агрегатів.
Висока ефективність при малій кількості шкідливих викидів
- Зменшення кількості шкідливого простору в камері згоряння сприяє повного спалювання пального.
- В результаті витрата пального і викид оксиду вуглецю і залишкових вуглеводнів знижуються.
- Це дозволяє економити до 15 відсотків газу в рік і підвищує рентабельність обладнання.
Рідкісні зупинки в роботі за рахунок великих міжсервісних інтервалів
- Не більше двох зупинень технологічного процесу в рік для профілактичного ТО
- Найбільший часовий інтервал до капітального ремонту в даній галузі
- Використання змінних компонентів дозволяє заощадити до 75 відсотків часу при капітальному ремонті і, отже, коштів.
часте перебування обслуговуючих фахівців у електростанції під час її роботи не передбачено.
Перебування обслуговуючих фахівців у електростанції враховано лише на етап регламентних ремонтних робіт на її обладнанні, або на період усунення форс-марорных ситуацій.
ГПЭС є функціонально завершеною складової і поставляється на будівельний майданчик, в абсолютній заводської готовності.
Газопоршневая когенераційна установка загальної вихідний електричною потужністю 1560 кВт і тепловою потужністю 1578 кВт Потрібна для електропостачання споживачів трифазним змінним струмом напругою 400 В, частотою 50 Гц і тепловою енергією.
електронна станція виробляється і постачається у відкритому виконанні. Також можливе виготовлення в шумопогодозащитном кожусі, або контейнерна електронна станція, яка виготовляється в кліматичному виконанні ХЛ, категорія розміщення 1 . «Машини, прилади та інші технічні вироби. Виконання для різних кліматичних районів. Категорії, умови експлуатації, зберігання і транспортування в частині впливу погодних моментів зовнішньої середовища» для експлуатації в спектрі температур від плюс 40°С до мінус 60°С (313 °До ... 213 °До).
Обладнання електростанції, а також процеси її виготовлення, транспортування, монтажу відповідають загальним вимогам безпеки « . Процеси виробничі. Загальні вимоги безпеки», « . Обладнання виробниче. Загальні вимоги безпеки».
Перед підключенням електростанції до зовнішньої мережі електричного струму потрібно виконати захисне заземлення.
Ступінь шуму, що формується при роботі обладнання електростанції, що відповідає вимогам, встановленим ГОСТ 12.1.003-83 « . Шум. Загальні вимоги безпеки».
Опис складових електростанції
-
Приводний двигун
В якості приводного застосовується газопоршневої двигун. Двигун перетворює хімічну енергію газового пального (природний газ) на обертальну енергію колінчастого вала. Пуск двигуна здійснюється від електричного стартера. Живлення стартера здійснюється від акумуляторної батареї.
Система охолодження двигуна – рідинна.
Між двигуном і рамою встановлені демпфуючі антивібраційні пластини.
Проведення 24В (до акумуляторів) і 220В (силова) змонтовані на двигуні.
-
Генератор змінного струму
Генератором змінного струму виступає синхронна електронна машина з явнополюсним (р=2) ротором. Клас ізоляції Н. Виконання ступеню захисту IP 23. Охолодження генератора – повітряне.
Генератор Спеціалізований для роботи в паралель з мережею або іншими генераторами.
-
Система контролю і гашений детонації
Потрібна для відстеження та усунення явища детонації в камерах згоряння газового двигуна.
-
Насос попередньої змащення двигуна
Спеціалізований для організації циркуляції робочої рідини (масла, мастила) перед пуском двигуна.
-
Газова рампа
Потрібна для подачі в газовий двигун пального. У процесі подачі пального трапляється топорнаягрубая чистка від ймовірних домішок і пониження тиску газу до робочого, необхідного двигуном.
-
Регулятор оборотів
Спеціалізований для вирівнювання обертів двигуна (1500 об/хв).
-
Система управління (паралельна робота з мережею, управління ГПУ, управління охолодженням, силова частина)
Гарантує роботу всіх складових, що входять до складу ГПУ, їх взаємодія, тримає під контролем характеристики систем, а також Гарантує захист генератора в процесі роботи.
![]() |
![]() |
Основні завдання реалізації проекту будівництва енергокомплексу:
- безперебійне забезпечення споживачів електричною та тепловою енергією;
- енергозбереження;
- незалежність від постачань електроенергії і теплової енергії від постачальників енергоресурсів;
- зниження вартості споживаної електроенергії і тепла, що в кінцевому підсумку впливає на собівартість продукції;
Основні атрибути | |
---|---|
Виробник | PowerLink |
Країна виробник | Великобританія |
Тип когенераторної установки | Газопоршнева установка |
Габаритні розміри | |
Довжина | 1060 мм |
Ширина | 655 мм |
Висота | 933 мм |
Користувальницькі характеристики | |
Модель двигуна | MWM TCG2020V16 |
Витрата масла, не більше, г/кВт*год | 0,25 |
Витрата палива (газу) однієї ГПГУ при 75%-ной навантаженні, нм3/год | 277 |
Загальний ККД електростанції, % | 87,1 / 87,8 / 85,2 |
Тепловий ККД електростанції, % | 43,8 / 44,2 / 42,8 |
Номінальна сила струму при 400 В | 2787 |
Діаметр циліндра/хід поршня | 170/195 |
Модель силового генератора | MJB500MD4 |
Вага у відкритому виконанні, кг | 16000 |
Витрата палива (газу) однієї ГПГУ при 100%-ной навантаженні, нм3/год | 360 |
Габаритні розміри в контейнерному виконанні: Довжина х Ширина х Висота, мм | 12000 х 3000 х 3000 |
Габаритні розміри у відкритому виконанні: Довжина х Ширина х Висота, мм | 6200 х 1900 х 2210 |
Потужність (теплова), кВт | 1578 / 1183,5 / 789 |
Витрата палива (газу) однієї ГПГУ при 50%-ной навантаженні, нм3/год | 195 |
Коефіцієнт потужності, % | 0,8 |
Номінальна вихідна потужність, кВт | 1545 |
Робочий об'єм, л | 71 |
Рівень шуму на відстані 7 метрів, ДБА | 94 |
Потужність (електрична), кВт | 1560 / 1170 / 780 |
Габаритні розміри в шумопогодозащитном кожусі: Довжина х Ширина х Висота, мм | - |
Потужність електрична, кВт | 1500-2500 |
Система збудження | безщітковий |
Частота обертання, об/хв | 1500 |
Кількість підшипників, шт. | 2 |
Температура нагрівача води в лінії повернення, C | 70 - 75 |
Віддалений моніторинг | так |
Міжсервісний інтервал, мотогодин | 4000 |
Електричний ККД електростанції, % | 43,3 / 43.6 / 42.4 |
Регулятор оборотів | електронний |
Автоматичний запуск в залежності від електр. навантаження об'єкта | так |
Тип генерації | Когенерація |
Кількість/розташування циліндрів | 16V |
Рід струму | змінний 3-хфазный |
Гарантії виробника | Гарантійний термін на обладнання, що входить в комплект поставки, встановлюється 24 місяці з моменту введення в експлуатацію, або 8000 мотогодин, в залежності від того, що наступить швидше. |
Клас ізоляції | H |
Двигун | MWM |
Ступінь стиснення | 13,5:1 |
Панель управління | PCC-300 |
Розподіл навантаження між ГПГУ | так |
Напруга генератора, | 400 |
Метанове число | Більше 80 |
Номінальна напруга, В | 400/230 |
Кількість полюсів | 4 |
Включення на паралельну роботу ГПГУ | так |
Номінальна частота обертання вала ГПГУ, про./хв | 1500 |
Система доливання масла | так |
Тиск газу, що подається (ізб.), кПа | 10 - 20 |
Ступінь захисту | IP23 |
Робочий ресурс генератора, годин | 100000 |
Номінальна частота струму, Гц | 50 |
Термін поставки, міс. | 4-5 |
Регулятор напруги | AVR |
Вид пального | Природний газ / Біогаз / Скраплений газ / Нефтянной попутний газ / Звалищний газ |
Температура води на виході нагрівача, З | 90 - 95 |
Тривалість роботи генератора, годин на рік | 8760 |
Крок обмотки | 2/3 |
- Ціна: Ціну уточнюйте
