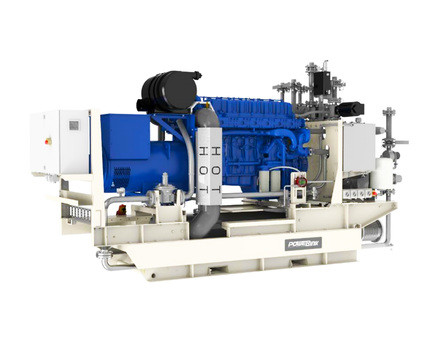

(Міні-ТЕЦ) PowerLink GXC250-NG
Завдяки за виявлену цікавість до нашого обладнання. Ми раді запропонувати Вашому ознайомленню обладнання, описане в цьому розділі.
Для отримання додаткових подробиць, або якщо у Вас виникли питання, наші фахівці готові допомогти Вам.
часте перебування обслуговних фахівців у електростанції під час її роботи не передбачено.
Перебування обслуговних фахівців у електростанції враховано лише на етап регламентних або ремонтних робіт на її обладнанні або на період усунення форс-марорних ситуацій.
ГПЕС є функціонально завершеним складником і постачається на будівельний майданчик, в абсолютній заводській готовності.
Газопоршнева когенераційна установка загальної вихідної електричної потужності 250 кВт і тепловою потужністю 320 кВт потрібна для електропостачання споживачів трифазним змінним електричним струмом напругою 400 В, частотою 50 Гц і тепловою енергією.
електронна станція виготовляється й постачається у відкритому виконанні. Також можливе виготовлення в шумодозахисному кожусі або контейнерна електронна станція, яка виробляється в кліматичному виконанні ХЛ, категорія розміщення 1. «Машини, прилади та інші технічні вироби. Виготовлення для різних кліматичних районів. Категорії, умови експлуатації, зберігання й транспортування в частині впливу погодних моментів зовнішнього середовища» для експлуатації в спектрі температур від плюс 40 °C до мінус 60 °C (313 °К... 213 °К).
Обладнання електростанції, а також процеси її виготовлення, транспортування, монтажу відповідають загальним вимогам безпеки «. Процеси виробничі. Загальні вимоги безпеки, «. Обладнання виробниче. Загальні вимоги безпеки».
Перед під'єднанням електростанції до зовнішньої мережі електричного струму потрібно здійснити захисне заземлення.
Ступінь шуму, що формується під час роботи обладнання електростанції, відповідає вимогам, встановленим ГОСТ 12.1.003-83 «. Шум. Загальні вимоги безпеки».
Опис складників електростанції
-
Приводний двигун
Як приводний застосовується газопоршневий двигун. Двигун конвертує хімічну енергію газового пального (природний газ) у обертальну енергію колінчастого вала. Пуск мотора проводиться від електричного стартера. Живлення стартера здійснюється від акумуляторної батареї.
Система охолодження двигуна — рідкісна.
Між двигуном і рамою встановлені демпфувальні антивібраційні пластини.
Дроти 24 В (до акумуляторів) і 220 В (силова) змонтовані на двигуні.
Газові двигуни PowerLink (PowerLink Machine Co. LTD, Великобританія)
-
Генератор змінного струму
Генератором змінного струму слугує синхронна електронна машина з явною кількістю (р=2) ротором. Клас ізоляції Н. Здійснення ступеня захисту IP 23. Охолодження генератора — повітряне.
Генератор Спеціалізований для роботи в паралельно до мережі або інших генераторів.
-
Рама
Агрегат у складі встановлений на жорстку зварну раму.
-
Система контролю та гашень детонації
Потрібна для відстеження та усунення явища детонації в камерах згоряння газового двигуна.
-
Насос попереднього змащення двигуна
Спеціалізований для організації циркуляції робочої рідини (олії мастила) перед пуском двигуна.
-
Газова рампа
Потрібна для подавання в газовий двигун пального. У процесі подавання пального трапляється сокираГруба чищення від сірих домішок і зниження тиску газу до робочого, необхідного двигуном.
-
Регулятор обертів
Спеціалізований для вирівнювання обертів двигуна (1500 об/хв).
-
Гнучкі шланги
Основний і вторинний контури охолодження. Перехідники для стикування патрубків контурів охолодження з трубами контурів.
-
Система доливання оливи
Потрібна для постійного контролю рівня оливи в картері двигуна та доливання оливи в разі зниження рівня. Містить бак і насос.
-
Електричні насоси (основний і допоміжний контури)
Спеціалізовані для організації циркуляції робочих рідин основним і вторинним контурам охолодження двигуна та забезпечення їх протоку через драйкулер.
-
Розширений бак
Спеціалізований для компенсації зайвого об'єму рідини контурів охолодження, у разі зміни температурних режимів у контурах.
-
Теплообмінник утилізації тепла головного контуру
Спеціалізований для забезпечення відведення надлишкового тепла від головного контуру охолодження двигуна та можливості його подальшого використання в контурах споживача.
-
Електричний 3-ходовий клапан
Спеціалізований для розподілу потоку охолоджувальної рідини між теплообмінником або лінією байпаса, залежно від поточного температурного режиму.
-
Котел утилізатор вихлопних газів (горизонтальний)
Спеціалізований для забезпечення відведення надлишкового тепла від вихлопу двигуна та можливості його подальшого використання в контурах споживача.
-
Система керування (паралельна робота з мережею, керування ГПУ, керування охолодженням, силова частина)
Гарантує роботу всіх складників, що входять до складу ГПУ, їхню взаємодію, тримає під контролем характеристики систем, а також гарантує захист генератора в процесі роботи.
Основні атрибути | |
---|---|
Виробник | PowerLink |
Країна виробник | Великобританія |
Електрична потужність (100% навантаження) | 250 кВт |
Теплова потужність (100% навантаження) | 320 кВт |
Тип когенераторної установки | Газопоршнева установка |
Габаритні розміри | |
Довжина | 1060 мм |
Ширина | 655 мм |
Висота | 933 мм |
Користувальницькі характеристики | |
Модель двигуна | PowerLink GX13K-LE02C |
Витрата масла, не більше, г/кВт*год | 0,062 |
Витрата палива (газу) однієї ГПГУ при 75%-ной навантаженні, нм3/год | 44 |
Загальний ККД електростанції, % | 82,5 / 84,1 / 80,7 |
Тепловий ККД електростанції, % | 46,3 / 47,5 / 45,7 |
Номінальна сила струму при 400 В | 505 |
Діаметр циліндра/хід поршня | 129/165 |
Модель силового генератора | PowerLink PL4LS |
Вага у відкритому виконанні, кг | 4600 |
Витрата палива (газу) однієї ГПГУ при 100%-ной навантаженні, нм3/год | 73 |
Габаритні розміри в контейнерному виконанні: Довжина х Ширина х Висота, мм | 6000 х 2400 х 2500 |
Габаритні розміри у відкритому виконанні: Довжина х Ширина х Висота, мм | 4300 х 1300 х 2000 |
Потужність (теплова), кВт | 320 / 243 / 163 |
Витрата палива (газу) однієї ГПГУ при 50%-ной навантаженні, нм3/год | 38 |
Коефіцієнт потужності, % | 0,8 |
Номінальна вихідна потужність, кВт | 280 |
Робочий об'єм, л | 14,6 |
Рівень шуму на відстані 7 метрів, ДБА | 91,7 |
Потужність (електрична), кВт | 250 / 187,5 / 125 |
Габаритні розміри в шумопогодозащитном кожусі: Довжина х Ширина х Висота, мм | 4570 х 1410 х 2440 |
Потужність електрична, кВт | 200-270 |
Система збудження | безщітковий |
Частота обертання, об/хв | 1500 |
Кількість підшипників, шт. | 2 |
Температура нагрівача води в лінії повернення, C | 70 - 75 |
Віддалений моніторинг | так (опціонально) |
Міжсервісний інтервал, мотогодин | 750 |
Електричний ККД електростанції, % | 36,2 / 36,6 / 35 |
Регулятор оборотів | електронний |
Автоматичний запуск в залежності від електр. навантаження об'єкта | так |
Тип генерації | Когенерація |
Кількість/розташування циліндрів | 6L |
Рід струму | змінний 3-хфазный |
Гарантії виробника | Гарантійний термін на обладнання, що входить в комплект поставки, встановлюється 24 місяці з моменту введення в експлуатацію, або 5000 мотогодин, в залежності від того, що наступить швидше. |
Клас ізоляції | H |
Двигун | PowerLink |
Ступінь стиснення | 13,5:1 |
Панель управління | PCC-300 |
Розподіл навантаження між ГПГУ | так |
Напруга генератора, | 400 |
Метанове число | Більше 80 |
Номінальна напруга, В | 400/230 |
Кількість полюсів | 4 |
Включення на паралельну роботу ГПГУ | так |
Номінальна частота обертання вала ГПГУ, про./хв | 1500 |
Система доливання масла | так |
Тиск газу, що подається (ізб.), кПа | 10 - 20 |
Ступінь захисту | IP23 |
Робочий ресурс генератора, годин | 100000 |
Номінальна частота струму, Гц | 50 |
Термін поставки, міс. | 4-5 |
Регулятор напруги | AVR |
Вид пального | Природний газ / Біогаз / Скраплений газ / Нефтянной попутний газ / Звалищний газ |
Температура води на виході нагрівача, З | 90 - 95 |
Тривалість роботи генератора, годин на рік | 8760 |
Крок обмотки | 2/3 |
- Ціна: Ціну уточнюйте
