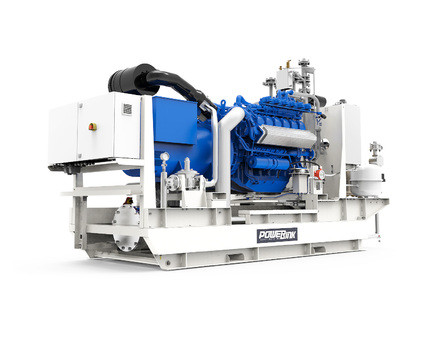

(Мини-ТЭЦ) PowerLink CG430-NG

Опис
Характеристики
Інформація для замовлення

Завдяки за виявлену цікавість до нашого обладнання. Ми раді запропонувати Вашому ознайомленню обладнання, описане в цьому розділі.

Для отримання додаткових подробиць, або якщо у Вас виникли питання, наші фахівці готові допомогти Вам.

часте перебування обслуговних фахівців у електростанції під час її роботи не передбачено.
Перебування обслуговних фахівців у електростанції враховано лише на етап регламентних або ремонтних робіт на її обладнанні або на період усунення форс-марорних ситуацій.
ГПЕС є функціонально завершеним складником і постачається на будівельний майданчик, в абсолютній заводській готовності.

Газопоршнева когенераційна установка загальної вихідної електричної потужності 430 кВт і тепловою потужністю 490 кВт потрібна для електропостачання споживачів трифазним змінним електричним струмом напругою 400 В, частотою 50 Гц і тепловою енергією.

електронна станція виробляється та постачається у відкритому виконанні. Також можливе виготовлення в шумодозахисному кожусі або контейнерна електронна станція, яка виробляється в кліматичному виконанні ХЛ, категорія розміщення 1. «Машини, прилади та інші технічні вироби. Виготовлення для різних кліматичних районів. Категорії, умови експлуатації, зберігання й транспортування в частині впливу погодних моментів зовнішнього середовища» для експлуатації в спектрі температур від плюс 40 °C до мінус 60 °C (313 °К... 213 °К).

Обладнання електростанції, а також процеси її виготовлення, транспортування, монтажу відповідають загальним вимогам безпеки «. Процеси виробничі. Загальні вимоги безпеки, «. Обладнання виробниче. Загальні вимоги безпеки».

Перед під'єднанням електростанції до зовнішньої мережі електричного струму потрібно здійснити захисне заземлення.

Ступінь шуму, що формується під час роботи обладнання електростанції, відповідає вимогам, встановленим ГОСТ 12.1.003-83 «. Шум. Загальні вимоги безпеки».

Опис складників електростанції

  • Приводний двигун

Як приводний застосовується газопоршневий двигун. Двигун конвертує хімічну енергію газового пального (природний газ) у обертальну енергію колінчастого вала. Пуск мотора проводиться від електричного стартера. Живлення стартера здійснюється від акумуляторної батареї.
Система охолодження двигуна — рідкісна.
Між двигуном і рамою встановлені демпфувальні антивібраційні пластини.
Дроти 24 В (к акумуляторам) і 220 В (силова) змонтовані на двигуні.

Газові двигуни MAN (MAN Truck & Bus AG, Німеччина)


Двигуни MAN дуже популярні в Україні, завдяки своїй надійній і безперебійній роботі 24 години на добу, 7 днів на тиждень. Одними з основних показників під час вибору газового генератора є його економність і тривалість терміну експлуатації. Для цього необхідний високий Ступінь продуктивності за максимального споживання первинної енергії та низького рівня витрат на технічне обслуговування. Ці умови на 100% дотримані у двигуні MAN.
Також істотним критерієм на користь вибору двигунів MAN є розвита мережа сервісних центрів усієї України, що гарантує швидку поставку будь-яких запчастин і комплектуючих. Сервісне обслуговування двигунів MAN в Україні в рази дешевше та оперативніше, ніж у конкурентів, тому що немає прихильності до одного постачальника.
Нюрнбергський завод MAN (Німеччина) є інженерним центром, що забезпечує всі напрями розвитку групи MAN. Саме там — у центрі глобального прогресу — розробляються і виробляються дизельні та газові двигуни, які приводять у рух усю комерційну техніку MAN. Наш знак якості — Powered by MAN — цінують клієнти в багатьох інших галузях промисловості. Кожен двигун MAN — справжній шедевр.
Двигуни MAN на лад ефективніше за двигуни такого ж класу, мають більший ККД, ступінь стиснення, завдяки цьому споживач отримує більший обсяг гарячої води.

Двигуни MAN — найтихіші двигуни у світі.

  • Генератор змінного струму

Генератором змінного струму слугує синхронна електронна машина з явною кількістю (р=2) ротором. Клас ізоляції Н. Здійснення ступеня захисту IP 23. Охолодження генератора — повітряне.
Генератор Спеціалізований для роботи в паралельно до мережі або інших генераторів.

  • Рама

Агрегат у складі встановлений на жорстку зварну раму.

  • Система контролю та гашень детонації

Потрібна для відстеження та усунення явища детонації в камерах згоряння газового двигуна.

  • Насос попереднього змащення двигуна

Спеціалізований для організації циркуляції робочої рідини (олії мастила) перед пуском двигуна.

  • Газова рампа

Потрібна для подавання в газовий двигун пального. У процесі подавання пального трапляється сокираГруба чищення від сірих домішок і зниження тиску газу до робочого, необхідного двигуном.

  • Регулятор обертів

Спеціалізований для вирівнювання обертів двигуна (1500 об/хв).

  • Гнучкі шланги

Основний і вторинний контури охолодження. Перехідники для стикування патрубків контурів охолодження з трубами контурів.

  • Система доливання оливи

Потрібна для постійного контролю рівня оливи в картері двигуна та доливання оливи в разі зниження рівня. Містить бак і насос.

  • Електричні насоси (основний і допоміжний контури)

Спеціалізовані для організації циркуляції робочих рідин основного та вторинного контурів охолодження двигуна та забезпечення їх протоку через драйкулер.

  • Розширювальний бак

Спеціалізований для компенсації зайвого об'єму рідини контурів охолодження, у разі зміни температурних режимів у контурах.

  • Теплообмінник утилізації тепла головного контуру

Спеціалізований для забезпечення відведення надлишкового тепла від головного контуру охолодження двигуна та можливості його подальшого використання в контурах споживача.

  • Електричний 3-ходовий клапан

Спеціалізований для розподілу потоку охолоджувальної рідини між теплообмінником або лінією байпаса, залежно від поточного температурного режиму.

  • Котел утилізатор вихлопних газів (горизонтальний)

Спеціалізований для забезпечення відведення надлишкового тепла від вихлопу двигуна та можливості його подальшого використання в контурах споживача.

  • Система керування (паралельна робота з мережею, керування ГПУ, керування охолодженням, силова частина)

Гарантує роботу всіх складників, що входять до складу ГПУ, їхню взаємодію, тримає під контролем характеристики систем, а також гарантує захист генератора в процесі роботи.

Основні атрибути
ВиробникPowerLink
Країна виробникВеликобританія
Електрична потужність (100% навантаження)430 кВт
Теплова потужність (100% навантаження)490 кВт
Тип когенераторної установкиГазопоршнева установка
Габаритні розміри
Довжина1060 мм
Ширина655 мм
Висота933 мм
Користувальницькі характеристики
Модель двигунаMAN E3262LE232
Витрата масла, не більше, г/кВт*год0,18
Витрата палива (газу) однієї ГПГУ при 75%-ной навантаженні, нм3/год83,8
Загальний ККД електростанції, %84,2 / 83,5 / 83,0
Тепловий ККД електростанції, %44,6 / 44,3 / 44,1
Номінальна сила струму при 400 В866
Діаметр циліндра/хід поршня132/157
Модель силового генератораLSA47.2L9
Вага у відкритому виконанні, кг6900
Витрата палива (газу) однієї ГПГУ при 100%-ной навантаженні, нм3/год108,6
Габаритні розміри в контейнерному виконанні: Довжина х Ширина х Висота, мм7000 х 2700 х 2700
Габаритні розміри у відкритому виконанні: Довжина х Ширина х Висота, мм5300 х 2000 х 2100
Потужність (теплова), кВт490 / 367,5 / 245
Система змащення, л.95
Витрата палива (газу) однієї ГПГУ при 50%-ной навантаженні, нм3/год59,8
Коефіцієнт потужності, %0,8
Номінальна вихідна потужність, кВт480
Робочий об'єм, л25,78
Рівень шуму на відстані 7 метрів, ДБА88,8
Потужність (електрична), кВт430 / 322,5 / 215
Габаритні розміри в шумопогодозащитном кожусі: Довжина х Ширина х Висота, мм5500 х 2180 х 2620
Система охолодження, л.55
Потужність електрична, кВт300-450
Система збудженнябезщітковий
Частота обертання, об/хв1500
Кількість підшипників, шт.2
Температура нагрівача води в лінії повернення, C70 - 75
Віддалений моніторингтак (опціонально)
Міжсервісний інтервал, мотогодин1600
Електричний ККД електростанції, %39,6 / 39,2 / 38,9
Регулятор оборотівелектронний
Автоматичний запуск в залежності від електр. навантаження об'єктатак
Тип генераціїКогенерація
Кількість/розташування циліндрів12V
Рід струмузмінний 3-хфазный
Гарантії виробникаГарантійний термін на обладнання, що входить в комплект поставки, встановлюється 24 місяці з моменту введення в експлуатацію, або 8000 мотогодин, в залежності від того, що наступить швидше.
Клас ізоляціїH
ДвигунMAN
Ступінь стиснення12:1
Панель управлінняPCC-300
Розподіл навантаження між ГПГУтак
Напруга генератора,400
Метанове числоБільше 80
Номінальна напруга, В400/230
Кількість полюсів4
Включення на паралельну роботу ГПГУтак
Номінальна частота обертання вала ГПГУ, про./хв1500
Система доливання маслатак
Тиск газу, що подається (ізб.), кПа10 - 20
Ступінь захистуIP23
Робочий ресурс генератора, годин100000
Номінальна частота струму, Гц50
Термін поставки, міс.4-5
Регулятор напругиAVR
Вид пальногоПриродний газ / Біогаз / Скраплений газ / Нефтянной попутний газ / Звалищний газ
Температура води на виході нагрівача, З90 - 95
Тривалість роботи генератора, годин на рік8760
Крок обмотки2/3
  • Ціна: Ціну уточнюйте
