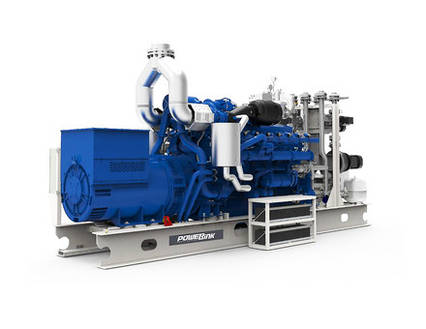

(Міні-ТЕЦ) PowerLink CG350-NG
Дякуємо за проявлений інтерес до нашої машини. Ми раді запропонувати Вашій розгляду обладнання, описане в даному розділі.
Для отримання додаткових відомостей, або якщо у Вас виникли питання, наші фахівці готові Вам допомогти.
часте перебування обслуговуючих фахівців у електростанції під час її роботи не передбачено.
Перебування обслуговуючих фахівців у електростанції враховано лише на етап регламентних ремонтних робіт на її обладнанні, або на період усунення форс-марорных ситуацій.
ГПЭС є функціонально завершеною складової і поставляється на будівельний майданчик, в абсолютній заводської готовності.
Газопоршневая когенераційна установка загальної вихідний електричною потужністю 350 кВт і тепловою потужністю 439 кВт Потрібна для електропостачання споживачів трифазним змінним струмом напругою 400 В, частотою 50 Гц і тепловою енергією.
електронна станція виробляється і постачається у відкритому виконанні. Також можливе виготовлення в шумопогодозащитном кожусі, або контейнерна електронна станція, яка виготовляється в кліматичному виконанні ХЛ, категорія розміщення 1 . «Машини, прилади та інші технічні вироби. Виконання для різних кліматичних районів. Категорії, умови експлуатації, зберігання і транспортування в частині впливу погодних моментів зовнішньої середовища» для експлуатації в спектрі температур від плюс 40°С до мінус 60°С (313 °До ... 213 °До).
Обладнання електростанції, а також процеси її виготовлення, транспортування, монтажу відповідають загальним вимогам безпеки « . Процеси виробничі. Загальні вимоги безпеки», « . Обладнання виробниче. Загальні вимоги безпеки».
Перед підключенням електростанції до зовнішньої мережі електричного струму потрібно виконати захисне заземлення.
Ступінь шуму, що формується при роботі обладнання електростанції, що відповідає вимогам, встановленим ГОСТ 12.1.003-83 « . Шум. Загальні вимоги безпеки».
Опис складових електростанції
-
Приводний двигун
В якості приводного застосовується газопоршневої двигун. Двигун перетворює хімічну енергію газового пального (природний газ) на обертальну енергію колінчастого вала. Пуск двигуна здійснюється від електричного стартера. Живлення стартера здійснюється від акумуляторної батареї.
Система охолодження двигуна – рідинна.
Між двигуном і рамою встановлені демпфуючі антивібраційні пластини.
Проведення 24В (до акумуляторів) і 220В (силова) змонтовані на двигуні.
Газові двигуни MAN (MAN Truck & Bus AG, Німеччина)
Двигуни MAN дуже популярні в Україні, за рахунок своєї надійної і безперебійної роботи 24 години на добу, 7 днів в тиждень. Одними з основних показників при виборі газового генератора є його економічність і тривалість строку служби. Для цього необхідний високий Ступінь продуктивності при максимальному споживанні первинної енергії і низькому рівні витрат на технічне обслуговування. Дані умови на 100% дотримані в двигуні MAN.
Також, істотним критерієм на користь вибору двигунів MAN, є розвинена мережа сервісних центрів по всій Україні, що Гарантує швидку поставку будь-яких запчастин і комплектуючих. Сервісне обслуговування двигунів MAN в Україні в рази дешевше і оперативніше, ніж у конкурентів, оскільки немає прихильності до одного постачальника.
Нюрнберзький завод MAN (Німеччина) є інженерним центром, що забезпечує всі напрямки розвитку групи MAN. Саме там - у центрі глобального прогресу - розробляються і виробляються дизельні і газові двигуни, що приводять в рух всю комерційну техніку MAN. Наш знак якості - Powered by MAN - клієнти цінують у багатьох інших галузях промисловості. Кожен двигун MAN – справжній шедевр.
Двигуни MAN на порядок ефективніше двигунів такого ж класу, мають більший ККД, ступінь стиснення, за рахунок цього споживач отримує більший об'єм гарячої води.
Двигуни MAN – найтихіші двигуни в світі.
-
Генератор змінного струму
Генератором змінного струму виступає синхронна електронна машина з явнополюсним (р=2) ротором. Клас ізоляції Н. Виконання ступеню захисту IP 23. Охолодження генератора – повітряне.
Генератор Спеціалізований для роботи в паралель з мережею або іншими генераторами.
-
Рама
Агрегат у зборі встановлений на жорстку зварну раму.
-
Система контролю і гашений детонації
Потрібна для відстеження та усунення явища детонації в камерах згоряння газового двигуна.
-
Насос попередньої змащення двигуна
Спеціалізований для організації циркуляції робочої рідини (масла, мастила) перед пуском двигуна.
-
Газова рампа
Потрібна для подачі в газовий двигун пального. У процесі подачі пального трапляється топорнаягрубая чистка від ймовірних домішок і пониження тиску газу до робочого, необхідного двигуном.
-
Регулятор оборотів
Спеціалізований для вирівнювання обертів двигуна (1500 об/хв).
-
Гнучкі шланги
Основний і вторинний контури охолодження. Перехідники для стикування патрубків контурів охолодження з трубами контурів.
-
Система доливання масла
Потрібна для постійного контролю рівня масла в картері двигуна і доливання масла, у разі зниження рівня. Включає бак і насос.
-
Електричні насоси (основний і допоміжний контури)
Спеціалізовані для організації циркуляції робочих рідин основного і вторинного контурів охолодження двигуна і забезпечення їх протоки через драйкуллер.
-
Розширювальний бак
Спеціалізований для компенсації зайвого об'єму рідини контурів охолодження, у разі зміни температурних режимів у контурах.
-
Теплообмінник утилізації тепла головного контуру
Спеціалізований для забезпечення відводу надлишкового тепла від головного контуру охолодження двигуна і можливості його подальшого використання в контурах споживача.
-
Електричний 3-х ходовий клапан
Спеціалізований для розподілу потоку охолоджуючої рідини між теплообмінником або лінією байпаса, залежно від температурного режиму.
-
Котел утилізатор вихлопних газів (горизонтальний)
Спеціалізований для забезпечення відводу надлишкового тепла від вихлопу двигуна та можливості його подальшого використання в контурах споживача.
-
Система управління (паралельна робота з мережею, управління ГПУ, управління охолодженням, силова частина)
Гарантує роботу всіх складових, що входять до складу ГПУ, їх взаємодія, тримає під контролем характеристики систем, а також Гарантує захист генератора в процесі роботи.
![]() |
![]() |
Основні атрибути | |
---|---|
Виробник | PowerLink |
Країна виробник | Великобританія |
Електрична потужність (100% навантаження) | 350 кВт |
Теплова потужність (100% навантаження) | 439 кВт |
Тип когенераторної установки | Газопоршнева установка |
Габаритні розміри | |
Довжина | 1060 мм |
Ширина | 655 мм |
Висота | 933 мм |
Користувальницькі характеристики | |
Модель двигуна | MAN E3268LE212 |
Витрата масла, не більше, г/кВт*год | 0,175 |
Витрата палива (газу) однієї ГПГУ при 75%-ной навантаженні, нм3/год | 62 |
Загальний ККД електростанції, % | 94,4 / 95,2 / 91,6 |
Тепловий ККД електростанції, % | 52,5 / 52,9 / 50,9 |
Номінальна сила струму при 400 В | 722 |
Діаметр циліндра/хід поршня | 132/157 |
Модель силового генератора | LSA47.2M7 |
Вага у відкритому виконанні, кг | 5700 |
Витрата палива (газу) однієї ГПГУ при 100%-ной навантаженні, нм3/год | 84 |
Габаритні розміри в контейнерному виконанні: Довжина х Ширина х Висота, мм | 7000 х 2500 х 2700 |
Габаритні розміри у відкритому виконанні: Довжина х Ширина х Висота, мм | 4700 х 1600 х 2100 |
Потужність (теплова), кВт | 439 / 329 / 219 |
Система змащення, л. | 95 |
Витрата палива (газу) однієї ГПГУ при 50%-ной навантаженні, нм3/год | 43 |
Коефіцієнт потужності, % | 0,8 |
Номінальна вихідна потужність, кВт | 400 |
Робочий об'єм, л | 17,2 |
Рівень шуму на відстані 7 метрів, ДБА | 89,4 |
Потужність (електрична), кВт | 350 / 263 / 175 |
Габаритні розміри в шумопогодозащитном кожусі: Довжина х Ширина х Висота, мм | 5100 х 1700 х 2500 |
Система охолодження, л. | 21 |
Потужність електрична, кВт | 300-450 |
Система збудження | безщітковий |
Частота обертання, об/хв | 1500 |
Кількість підшипників, шт. | 2 |
Температура нагрівача води в лінії повернення, C | 70 - 75 |
Віддалений моніторинг | так (опціонально) |
Міжсервісний інтервал, мотогодин | 1600 |
Електричний ККД електростанції, % | 41,9 / 42,3 / 40,7 |
Регулятор оборотів | електронний |
Автоматичний запуск в залежності від електр. навантаження об'єкта | так |
Тип генерації | Когенерація |
Кількість/розташування циліндрів | 8V |
Рід струму | змінний 3-хфазный |
Гарантії виробника | Гарантійний термін на обладнання, що входить в комплект поставки, встановлюється 24 місяці з моменту введення в експлуатацію, або 8000 мотогодин, в залежності від того, що наступить швидше. |
Клас ізоляції | H |
Двигун | MAN |
Ступінь стиснення | 12:1 |
Панель управління | PCC-300 |
Розподіл навантаження між ГПГУ | так |
Напруга генератора, | 400 |
Метанове число | Більше 80 |
Номінальна напруга, В | 400/230 |
Кількість полюсів | 4 |
Включення на паралельну роботу ГПГУ | так |
Номінальна частота обертання вала ГПГУ, про./хв | 1500 |
Система доливання масла | так |
Тиск газу, що подається (ізб.), кПа | 10 - 20 |
Ступінь захисту | IP23 |
Робочий ресурс генератора, годин | 100000 |
Номінальна частота струму, Гц | 50 |
Термін поставки, міс. | 4-5 |
Регулятор напруги | AVR |
Вид пального | Природний газ / Біогаз / Скраплений газ / Нефтянной попутний газ / Звалищний газ |
Температура води на виході нагрівача, З | 90 - 95 |
Тривалість роботи генератора, годин на рік | 8760 |
Крок обмотки | 2/3 |
- Ціна: Ціну уточнюйте
