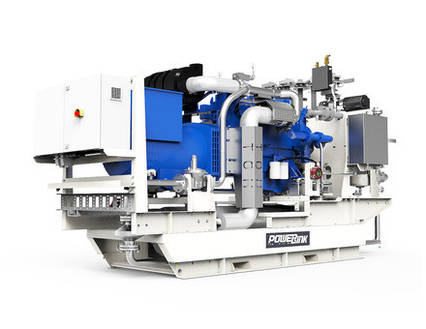

(Міні-ТЕЦ) PowerLink CG220-NG

Опис
Характеристики
Інформація для замовлення

Дякуємо за проявлений інтерес до нашої машини. Ми раді запропонувати Вашій розгляду обладнання, описане в даному розділі.

Для отримання додаткових відомостей, або якщо у Вас виникли питання, наші фахівці готові Вам допомогти.

часте перебування обслуговуючих фахівців у електростанції під час її роботи не передбачено.
Перебування обслуговуючих фахівців у електростанції враховано лише на етап регламентних ремонтних робіт на її обладнанні, або на період усунення форс-марорных ситуацій.
ГПЭС є функціонально завершеною складової і поставляється на будівельний майданчик, в абсолютній заводської готовності.

Газопоршневая когенераційна установка загальної вихідний електричною потужністю 220 кВт і тепловою потужністю 237 кВт Потрібна для електропостачання споживачів трифазним змінним струмом напругою 400 В, частотою 50 Гц і тепловою енергією.

електронна станція виробляється і постачається у відкритому виконанні. Також можливе виготовлення в шумопогодозащитном кожусі, або контейнерна електронна станція, яка виготовляється в кліматичному виконанні ХЛ, категорія розміщення 1 . «Машини, прилади та інші технічні вироби. Виконання для різних кліматичних районів. Категорії, умови експлуатації, зберігання і транспортування в частині впливу погодних моментів зовнішньої середовища» для експлуатації в спектрі температур від плюс 40°С до мінус 60°С (313 °До ... 213 °До).
Обладнання електростанції, а також процеси її виготовлення, транспортування, монтажу відповідають загальним вимогам безпеки « . Процеси виробничі. Загальні вимоги безпеки», « . Обладнання виробниче. Загальні вимоги безпеки».

Перед підключенням електростанції до зовнішньої мережі електричного струму потрібно виконати захисне заземлення.

Ступінь шуму, що формується при роботі обладнання електростанції, що відповідає вимогам, встановленим ГОСТ 12.1.003-83 « . Шум. Загальні вимоги безпеки».

Опис складових електростанції

  • Приводний двигун

В якості приводного застосовується газопоршневої двигун. Двигун перетворює хімічну енергію газового пального (природний газ) на обертальну енергію колінчастого вала. Пуск двигуна здійснюється від електричного стартера. Живлення стартера здійснюється від акумуляторної батареї.
Система охолодження двигуна – рідинна.
Між двигуном і рамою встановлені демпфуючі антивібраційні пластини.
Проведення 24В (до акумуляторів) і 220В (силова) змонтовані на двигуні.

Газові двигуни MAN (MAN Truck & Bus AG, Німеччина)

src="https://powerlinkworld.ru/UPLOAD/user/engine/e2676.jpg" width="813">
Двигуни MAN дуже популярні в Україні, за рахунок своєї надійної і безперебійної роботи 24 години на добу, 7 днів в тиждень. Одними з основних показників при виборі газового генератора є його економічність і тривалість строку служби. Для цього необхідний високий Ступінь продуктивності при максимальному споживанні первинної енергії і низькому рівні витрат на технічне обслуговування. Дані умови на 100% дотримані в двигуні MAN.
Також, істотним критерієм на користь вибору двигунів MAN, є розвинена мережа сервісних центрів по всій Україні, що Гарантує швидку поставку будь-яких запчастин і комплектуючих. Сервісне обслуговування двигунів MAN в Україні в рази дешевше і оперативніше, ніж у конкурентів, оскільки немає прихильності до одного постачальника.
Нюрнберзький завод MAN (Німеччина) є інженерним центром, що забезпечує всі напрямки розвитку групи MAN. Саме там - у центрі глобального прогресу - розробляються і виробляються дизельні і газові двигуни, що приводять в рух всю комерційну техніку MAN. Наш знак якості - Powered by MAN - клієнти цінують у багатьох інших галузях промисловості. Кожен двигун MAN – справжній шедевр.
Двигуни MAN на порядок ефективніше двигунів такого ж класу, мають більший ККД, ступінь стиснення, за рахунок цього споживач отримує більший об'єм гарячої води.

Двигуни MAN – найтихіші двигуни в світі.

  • Генератор змінного струму

Генератором змінного струму виступає синхронна електронна машина з явнополюсним (р=2) ротором. Клас ізоляції Н. Виконання ступеню захисту IP 23. Охолодження генератора – повітряне.
Генератор Спеціалізований для роботи в паралель з мережею або іншими генераторами.

  • Рама

Агрегат у зборі встановлений на жорстку зварну раму.

  • Система контролю і гашений детонації

Потрібна для відстеження та усунення явища детонації в камерах згоряння газового двигуна.

  • Насос попередньої змащення двигуна

Спеціалізований для організації циркуляції робочої рідини (масла, мастила) перед пуском двигуна.

  • Газова рампа

Потрібна для подачі в газовий двигун пального. У процесі подачі пального трапляється топорнаягрубая чистка від ймовірних домішок і пониження тиску газу до робочого, необхідного двигуном.

  • Регулятор оборотів

Спеціалізований для вирівнювання обертів двигуна (1500 об/хв).

  • Гнучкі шланги

Основний і вторинний контури охолодження. Перехідники для стикування патрубків контурів охолодження з трубами контурів.

  • Система доливання масла

Потрібна для постійного контролю рівня масла в картері двигуна і доливання масла, у разі зниження рівня. Включає бак і насос.

  • Електричні насоси (основний і допоміжний контури)

Спеціалізовані для організації циркуляції робочих рідин основного і вторинного контурів охолодження двигуна і забезпечення їх протоки через драйкуллер.

  • Розширювальний бак

Спеціалізований для компенсації зайвого об'єму рідини контурів охолодження, у разі зміни температурних режимів у контурах.

  • Теплообмінник утилізації тепла головного контуру

Спеціалізований для забезпечення відводу надлишкового тепла від головного контуру охолодження двигуна і можливості його подальшого використання в контурах споживача.

  • Електричний 3-х ходовий клапан

Спеціалізований для розподілу потоку охолоджуючої рідини між теплообмінником або лінією байпаса, залежно від температурного режиму.

  • Котел утилізатор вихлопних газів (горизонтальний)

Спеціалізований для забезпечення відводу надлишкового тепла від вихлопу двигуна та можливості його подальшого використання в контурах споживача.

  • Система управління (паралельна робота з мережею, управління ГПУ, управління охолодженням, силова частина)

Гарантує роботу всіх складових, що входять до складу ГПУ, їх взаємодія, тримає під контролем характеристики систем, а також Гарантує захист генератора в процесі роботи.

Основні атрибути
Виробник  PowerLink
Країна виробникВеликобританія
Електрична потужність (100% навантаження)220 кВт
Теплова потужність (100% навантаження)237 кВт
Тип когенераторної установкиГазопоршнева установка
Габаритні розміри
Довжина1060 мм
Ширина655 мм
Висота933 мм
Користувальницькі характеристики
Модель двигунаMAN E2676LE202
Витрата масла, не більше, г/кВт*год0,15
Витрата палива (газу) однієї ГПГУ при 75%-ной навантаженні, нм3/год38
Загальний ККД електростанції, %90,2 / 91,0 / 87,8
Тепловий ККД електростанції, %46,8 / 47,2 / 45,6
Номінальна сила струму при 400 В455
Діаметр циліндра/хід поршня126/166
Модель силового генератораLSA46.3L10
Вага у відкритому виконанні, кг4400
Витрата палива (газу) однієї ГПГУ при 100%-ной навантаженні, нм3/год51
Габаритні розміри в контейнерному виконанні: Довжина х Ширина х Висота, мм6000 х 2400 х 2500
Габаритні розміри у відкритому виконанні: Довжина х Ширина х Висота, мм4300 х 1300 х 2000
Потужність (теплова), кВт237 / 178 / 119
Система змащення, л.70
Витрата палива (газу) однієї ГПГУ при 50%-ной навантаженні, нм3/год26
Коефіцієнт потужності, %0,8
Номінальна вихідна потужність, кВт252
Робочий об'єм, л12,4
Рівень шуму на відстані 7 метрів, ДБА91,4
Потужність (електрична), кВт220 / 165 / 110
Габаритні розміри в шумопогодозащитном кожусі: Довжина х Ширина х Висота, мм4570 х 1410 х 2440
Система охолодження, л.16
Потужність електрична, кВт200-270
Система збудженнябезщітковий
Частота обертання, об/хв1500
Кількість підшипників, шт.2
Температура нагрівача води в лінії повернення, C70 - 75
Віддалений моніторингтак (опціонально)
Міжсервісний інтервал, мотогодин1600
Електричний ККД електростанції, %43,4 / 43,8 / 42,2
Регулятор оборотівелектронний
Автоматичний запуск в залежності від електр. навантаження об'єктатак
Тип генераціїКогенерація
Кількість/розташування циліндрів6L
Рід струмузмінний 3-хфазный
Гарантії виробникаГарантійний термін на обладнання, що входить в комплект поставки, встановлюється 24 місяці з моменту введення в експлуатацію, або 8000 мотогодин, в залежності від того, що наступить швидше.
Клас ізоляціїH
ДвигунMAN
Ступінь стиснення12.6:1
Панель управлінняPCC-300
Розподіл навантаження між ГПГУтак
Напруга генератора,400
Метанове числоБільше 80
Номінальна напруга, В400/230
Кількість полюсів4
Включення на паралельну роботу ГПГУтак
Номінальна частота обертання вала ГПГУ, про./хв1500
Система доливання маслатак
Тиск газу, що подається (ізб.), кПа10 - 20
Ступінь захистуIP23
Робочий ресурс генератора, годин100000
Номінальна частота струму, Гц50
Термін поставки, міс.4-5
Регулятор напругиAVR
Вид пальногоПриродний газ / Біогаз / Скраплений газ / Нефтянной попутний газ / Звалищний газ
Температура води на виході нагрівача, З90 - 95
Тривалість роботи генератора, годин на рік8760
Крок обмотки2/3
