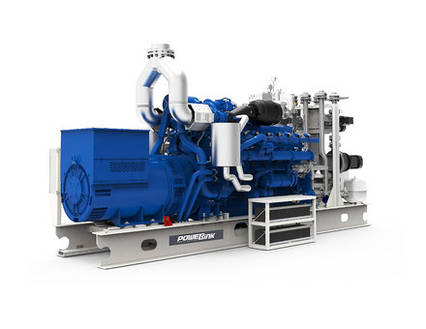

(Міні-ТЕЦ) PowerLink CG75-NG

Опис
Характеристики
Інформація для замовлення

Дякуємо за проявлений інтерес до нашої машини. Ми раді запропонувати Вашій розгляду обладнання, описане в даному розділі.

Для отримання додаткових відомостей, або якщо у Вас виникли питання, наші фахівці готові Вам допомогти.

часте перебування обслуговуючих фахівців у електростанції під час її роботи не передбачено.
Перебування обслуговуючих фахівців у електростанції враховано лише на етап регламентних ремонтних робіт на її обладнанні, або на період усунення форс-марорных ситуацій.
ГПЭС є функціонально завершеною складової і поставляється на будівельний майданчик, в абсолютній заводської готовності.

Газопоршневая когенераційна установка загальної вихідний електричною потужністю 75 кВт і тепловою потужністю 106 кВт Потрібна для електропостачання споживачів трифазним змінним струмом напругою 400 В, частотою 50 Гц і тепловою енергією.

електронна станція виробляється і постачається у відкритому виконанні. Також можливе виготовлення в шумопогодозащитном кожусі, або контейнерна електронна станція, яка виготовляється в кліматичному виконанні ХЛ, категорія розміщення 1 . «Машини, прилади та інші технічні вироби. Виконання для різних кліматичних районів. Категорії, умови експлуатації, зберігання і транспортування в частині впливу погодних моментів зовнішньої середовища» для експлуатації в спектрі температур від плюс 40°С до мінус 60°С (313 °До ... 213 °До).
Обладнання електростанції, а також процеси її виготовлення, транспортування, монтажу відповідають загальним вимогам безпеки « . Процеси виробничі. Загальні вимоги безпеки», « . Обладнання виробниче. Загальні вимоги безпеки».

Перед підключенням електростанції до зовнішньої мережі електричного струму потрібно виконати захисне заземлення.

Ступінь шуму, що формується при роботі обладнання електростанції, що відповідає вимогам, встановленим ГОСТ 12.1.003-83 « . Шум. Загальні вимоги безпеки».

Опис складових електростанції

  • Приводний двигун

В якості приводного застосовується газопоршневої двигун. Двигун перетворює хімічну енергію газового пального (природний газ) на обертальну енергію колінчастого вала. Пуск двигуна здійснюється від електричного стартера. Живлення стартера здійснюється від акумуляторної батареї.
Система охолодження двигуна – рідинна.
Між двигуном і рамою встановлені демпфуючі антивібраційні пластини.
Проведення 24В (до акумуляторів) і 220В (силова) змонтовані на двигуні.

Газові двигуни MAN (MAN Truck & Bus AG, Німеччина)


Двигуни MAN дуже популярні в Україні, за рахунок своєї надійної і безперебійної роботи 24 години на добу, 7 днів в тиждень. Одними з основних показників при виборі газового генератора є його економічність і тривалість строку служби. Для цього необхідний високий Ступінь продуктивності при максимальному споживанні первинної енергії і низькому рівні витрат на технічне обслуговування. Дані умови на 100% дотримані в двигуні MAN.
Також, істотним критерієм на користь вибору двигунів MAN, є розвинена мережа сервісних центрів по всій Україні, що Гарантує швидку поставку будь-яких запчастин і комплектуючих. Сервісне обслуговування двигунів MAN в Україні в рази дешевше і оперативніше, ніж у конкурентів, оскільки немає прихильності до одного постачальника.
Нюрнберзький завод MAN (Німеччина) є інженерним центром, що забезпечує всі напрямки розвитку групи MAN. Саме там - у центрі глобального прогресу - розробляються і виробляються дизельні і газові двигуни, що приводять в рух всю комерційну техніку MAN. Наш знак якості - Powered by MAN - клієнти цінують у багатьох інших галузях промисловості. Кожен двигун MAN – справжній шедевр.
Двигуни MAN на порядок ефективніше двигунів такого ж класу, мають більший ККД, ступінь стиснення, за рахунок цього споживач отримує більший об'єм гарячої води.

Двигуни MAN – найтихіші двигуни в світі.

  • Генератор змінного струму

Генератором змінного струму виступає синхронна електронна машина з явнополюсним (р=2) ротором. Клас ізоляції Н. Виконання ступеню захисту IP 23. Охолодження генератора – повітряне.
Генератор Спеціалізований для роботи в паралель з мережею або іншими генераторами.

  • Рама

Агрегат у зборі встановлений на жорстку зварну раму.

  • Система контролю і гашений детонації

Потрібна для відстеження та усунення явища детонації в камерах згоряння газового двигуна.

  • Насос попередньої змащення двигуна

Спеціалізований для організації циркуляції робочої рідини (масла, мастила) перед пуском двигуна.

  • Газова рампа

Потрібна для подачі в газовий двигун пального. У процесі подачі пального трапляється топорнаягрубая чистка від ймовірних домішок і пониження тиску газу до робочого, необхідного двигуном.

  • Регулятор оборотів

Спеціалізований для вирівнювання обертів двигуна (1500 об/хв).

  • Гнучкі шланги

Основний і вторинний контури охолодження. Перехідники для стикування патрубків контурів охолодження з трубами контурів.

  • Система доливання масла

Нужна для постоянного контроля уровня масла в картере двигателя и долива масла, в случае снижения уровня. Включает бак и насос.

  • Электрические насосы (основной и вспомогательный контуры)

Специализированы для организации циркуляции рабочих жидкостей основному и вторичному контурам охлаждения двигателя и обеспечению их протока через драйкуллер.

  • Расширительный бак

Специализирован для компенсации излишнего объема жидкости контуров охлаждения, в случае изменения температурных режимов в контурах.

  • Теплообменник утилизации тепла главного контура

Специализирован для обеспечения отвода избыточного тепла от главного контура охлаждения двигателя и возможности его последующего использования в контурах потребителя.

  • Электрический 3-х ходовой клапан

Специализирован для распределения потока охлаждающей жидкости между теплообменником или линией байпаса, в зависимости от текущего температурного режима.

  • Котел утилизатор выхлопных газов (горизонтальный)

Специализирован для обеспечения отвода избыточного тепла от выхлопа двигателя и возможности его последующего использования в контурах потребителя.

  • Система управління (паралельна робота з мережею, управління ГПУ, управління охолодженням, силова частина)

Гарантує роботу всіх складових, що входять до складу ГПУ, їх взаємодія, тримає під контролем характеристики систем, а також Гарантує захист генератора в процесі роботи.

Основні атрибути
Виробник PowerLink
Країна виробникВеликобританія
Електрична потужність (100% навантаження)75 кВт
Теплова потужність (100% навантаження)106 кВт
Тип когенераторної установкиГазопоршнева установка
Габаритні розміри
Довжина1060 мм
Ширина655 мм
Висота933 мм
Користувальницькі характеристики
Модель двигунаMAN E0836E302
Витрата масла, не більше, г/кВт*год0,095
Витрата палива (газу) однієї ГПГУ при 75%-ной навантаженні, нм3/год15
Загальний ККД електростанції, %89,0 / 90,2 / 85,1
Тепловий ККД електростанції, %52,2 / 53,0 / 49,5
Номінальна сила струму при 400 В144
Діаметр циліндра/хід поршня108/125
Модель силового генератораLSA44.3M6
Вага у відкритому виконанні, кг2000
Витрата палива (газу) однієї ГПГУ при 100%-ной навантаженні, нм3/год20
Габаритні розміри в контейнерному виконанні: Довжина х Ширина х Висота, мм6000 х 2400 х 2500
Габаритні розміри у відкритому виконанні: Довжина х Ширина х Висота, мм3250 х 1100 х 1650
Потужність (теплова), кВт106 / 80 / 53
Система змащення, л.26
Витрата палива (газу) однієї ГПГУ при 50%-ной навантаженні, нм3/год11
Коефіцієнт потужності, %0,8
Номінальна вихідна потужність, кВт80
Робочий об'єм, л5,89
Рівень шуму на відстані 7 метрів, ДБА85,5
Потужність (електрична), кВт75 / 56 / 38
Габаритні розміри в шумопогодозащитном кожусі: Довжина х Ширина х Висота, мм3500 х 1100 х 1650
Система охолодження, л.14
Потужність електрична, кВт35-80
Система збудженнябезщітковий
Частота обертання, об/хв1500
Кількість підшипників, шт.2
Температура нагрівача води в лінії повернення, C70 - 75
Віддалений моніторингтак (опціонально)
Міжсервісний інтервал, мотогодин1600
Електричний ККД електростанції, %36,8 / 37,2 / 35,6
Регулятор оборотівелектронний
Автоматичний запуск в залежності від електр. навантаження об'єктатак
Тип генераціїКогенерація
Кількість/розташування циліндрів4L
Рід струмузмінний 3-хфазный
Гарантії виробникаГарантійний термін на обладнання, що входить в комплект поставки, встановлюється 24 місяці з моменту введення в експлуатацію, або 8000 мотогодин, в залежності від того, що наступить швидше.
Клас ізоляціїH
ДвигунMAN
Ступінь стиснення13:1
Панель управлінняPCC-300
Розподіл навантаження між ГПГУтак
Напруга генератора,400
Метанове числоБільше 80
Номінальна напруга, В400/230
Кількість полюсів4
Включення на паралельну роботу ГПГУтак
Номінальна частота обертання вала ГПГУ, про./хв1500
Система доливання маслатак
Тиск газу, що подається (ізб.), кПа10 - 20
Ступінь захистуIP23
Робочий ресурс генератора, годин100000
Номінальна частота струму, Гц50
Термін поставки, міс.4-5
Регулятор напругиAVR
Вид пальногоПриродний газ / Біогаз / Скраплений газ / Нефтянной попутний газ / Звалищний газ
Температура води на виході нагрівача, З90 - 95
Тривалість роботи генератора, годин на рік8760
Крок обмотки2/3
  • Ціна: Ціну уточнюйте
