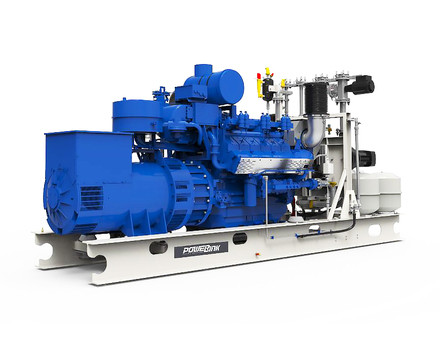

(ГПУ) PowerLink TGE1200-NG

Опис
Характеристики
Інформація для замовлення

Завдяки за виявлену цікавість до нашого обладнання. Ми раді запропонувати Вашому ознайомленню обладнання, описане в цьому розділі.

Для отримання додаткових подробиць, або якщо у Вас виникли питання, наші фахівці готові допомогти Вам.

Газові двигуни MWM модельного ряду TCG 2020 ідеально підходять для виконання складних завдань, зумовлених динамічним мінливим ринковим середовищем. Наші моделі, що працюють у спектрі потужностей від 1000 до 2000 кВт ел., відповідають високим вимогам широкої сфери застосування та вирізняються ефективністю, надійністю, гнучкістю й екологічністю, низькою вартістю життєвого циклу та високою рентабельністю.

TCG 2020 — висока рентабельність завдяки високому ККД

  • Удосконалення впускного каналу та свічок запалювання дало змогу підвищити ефективність, порівнюючи з попередньою моделлю.
  • Використання циклу Міллера дало змогу підвищити ККД агрегатів.

Висока ефективність за малої кількості шкідливих викидів

  • Зменшення кількості шкідливого простору в камері згоряння сприяє повному спалюванню пального.
  • Внаслідок витрати пального та викид оксиду вуглецю та залишкових вуглеводнів знижуються.
  • Це дає змогу заощаджувати до 15 відсотків газу на рік і підвищує рентабельність обладнання.

Рідкісні зупинки в роботі завдяки великим міжсервісним інтервалам

  • Не більш ніж дві зупинки технологічного процесу на рік для профілактичного ТО
  • Найбільший часовий інтервал до капітального ремонту в цій галузі
  • Використання змінних компонентів дає змогу заощадити до 75 відсотків часу за капітального ремонту, а отже, і засобів.

часте перебування обслуговних фахівців у електростанції під час її роботи не передбачено.
Перебування обслуговних фахівців у електростанції враховано лише на етап регламентних або ремонтних робіт на її обладнанні або на період усунення форс-марорних ситуацій.
ГПЕС є функціонально завершеним складником і постачається на будівельний майданчик, в абсолютній заводській готовності.

Газопоршнева електронна станція вихідною електричною потужністю 1200 кВт, потрібна для електропостачання споживачів трифазним змінним електричним струмом напругою 400 В, частотою 50 Гц.

електронна станція виготовляється й постачається у відкритому виконанні. Також можливе виготовлення в шумодозахисному кожусі або контейнерна електронна станція, яка виробляється в кліматичному виконанні ХЛ, категорія розміщення 1. «Машини, прилади та інші технічні вироби. Тканини для різних кліматичних районів. Категорії, умови експлуатації, зберігання й транспортування в частині впливу погодних моментів зовнішнього середовища» для експлуатації в спектрі температур від плюс 40 °C до мінус 60 °C (313 °К... 213 °К).
Обладнання електростанції, а також процеси її виготовлення, транспортування, монтажу відповідають загальним вимогам безпеки «. Процеси виробничі. Загальні вимоги безпеки, «. Обладнання виробниче. Загальні вимоги безпеки».

Перед під'єднанням електростанції до зовнішньої мережі електричного струму потрібно здійснити захисне заземлення.

Ступінь шуму, що формується під час роботи обладнання електростанції, відповідає вимогам, встановленим ГОСТ 12.1.003-83 «. Шум. Загальні вимоги безпеки».

Опис складників електростанції

  • Приводний двигун

Як приводний застосовується газопоршневий двигун. Двигун конвертує хімічну енергію газового пального (природний газ) у обертальну енергію колінчастого вала. Пуск мотора проводиться від електричного стартера. Живлення стартера здійснюється від акумуляторної батареї.
Система охолодження двигуна — рідкісна.
Між двигуном і рамою встановлені демпфувальні антивібраційні пластини.
Дроти 24 В (к акумуляторам) і 220 В (силова) змонтовані на двигуні.

  • Генератор змінного струму

Генератором змінного струму слугує синхронна електронна машина з явною кількістю (р=2) ротором. Клас ізоляції Н. Здійснення ступеня захисту IP 23. Охолодження генератора — повітряне.
Генератор Спеціалізований для роботи в паралельно до мережі або інших генераторів.

  • Система контролю та гашень детонації

Потрібна для відстеження та усунення явища детонації в камерах згоряння газового двигуна.

  • Насос попереднього змащення двигуна

Спеціалізований для організації циркуляції робочої рідини (олії мастила) перед пуском двигуна.

  • Газова рампа

Потрібна для подавання в газовий двигун пального. У процесі подавання пального трапляється сокира-сорочеве чищення від сірих домішок і зниження тиску газу до робочого, необхідного двигуном.

  • Регулятор обертів

Спеціалізований для вирівнювання обертів двигуна (1500 об/хв).

  • Система керування (паралельна робота з мережею, керування ГПУ, керування охолодженням, силова частина)

Гарантує роботу всіх складників, що входять до складу ГПУ, їхню взаємодію, тримає під контролем характеристики систем, а також гарантує захист генератора в процесі роботи.


Основні завдання реалізації проєкту будівництва енергокомплексу:

  • безперебійне забезпечення споживачів електроенергією й тепловою енергією;
  • енергоощадження;
  • незалежність від постачання електроенергії та теплової енергії від постачальників енергоресурсів;
  • зниження вартості споживаної електроенергії й тепла, що в кінцевому підсумку впливає на собівартість продукції, що випускається;
Основні
ВиробникPowerLink
Країна виробникВеликобританія
Номінальна потужність1200 кВт
Коефіцієнт потужності0.8
Частота струму50 Гц
Ступінь захисту IP23
СтанНовий
Двигун
Кількість обертів вала двигуна1500 об/хв
Користувальницькі характеристики
Модель двигунаMWM TCG2020V12
Витрата масла, не більше, г/кВт*год0.2
Витрата палива (газу) однієї ГПГУ при 75%-ной навантаженні, нм3/год212
Загальний ККД електростанції, %43.7 / 44 / 42.2
Номінальна сила струму при 400 В2256
Діаметр циліндра/хід поршня170/195
Модель силового генератораMJB 450LB4
Вага у відкритому виконанні, кг13500
Витрата палива (газу) однієї ГПГУ при 100%-ной навантаженні, нм3/год275
Габаритні розміри в контейнерному виконанні: Довжина х Ширина х Висота, мм12000 х 3000 х 3000
Габаритні розміри у відкритому виконанні: Довжина х Ширина х Висота, мм7500 х 1900 х 2210
Потужність (теплова), кВт-
Витрата палива (газу) однієї ГПГУ при 50%-ной навантаженні, нм3/год149
Номінальна вихідна потужність, кВт1200
Робочий об'єм, л42
Рівень шуму на відстані 7 метрів, ДБА92.7
Потужність (електрична), кВт1200 / 900 / 600
Габаритні розміри в шумопогодозащитном кожусі: Довжина х Ширина х Висота, мм-
Потужність електрична, кВт1000-1200
Система збудженнябезщітковий
Частота обертання, об/хв1500
Кількість підшипників, шт.2
Віддалений моніторингтак (опціонально)
Напруга в системі електроустаткування24В
Міжсервісний інтервал, мотогодин4000
Електричний ККД електростанції, %43.7 / 44 / 42.2
Регулятор оборотівелектронний
Автоматичний запуск в залежності від електр. навантаження об'єктатак
Тип генераціїЕлектрогенерація
Кількість/розташування циліндрів12V
Рід струмузмінний 3-хфазный
Гарантії виробникаГарантійний термін на обладнання виробництва «MWM GmbH», що входить в комплект поставки, встановлюється 24 місяці з моменту підписання Акта про прийняття в експлуатацію, але не більше 36 місяців з моменту відвантаження основного обладнання з заводу-виробника.
Клас ізоляціїH
ДвигунMWM
Ступінь стиснення13,5:1
Панель управлінняTEM EVO
Розподіл навантаження між ГПГУтак
Напруга генератора,400
Метанове числоБільше 80
Номінальна напруга, В400/230
Кількість полюсів4
Включення на паралельну роботу ГПГУтак
Номінальна частота обертання вала ГПГУ, про./хв1500
Система доливання маслатак
Тиск газу, що подається (ізб.), кПа10 - 20
Ступінь захистуIP23
Робочий ресурс генератора, годин100000
Номінальна частота струму, Гц50
Термін поставки, міс.4-5
Регулятор напругиAVR
Вид пальногоПриродний газ / Біогаз / Скраплений газ / Нефтянной попутний газ / Звалищний газ
Тривалість роботи генератора, годин на рік8760
Крок обмотки2/3
