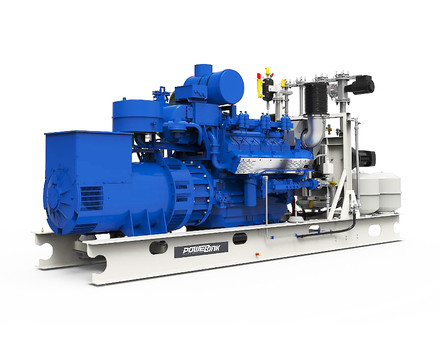

(ГПУ) PowerLink TGE600-NG

Опис
Характеристики
Інформація для замовлення

Завдяки за виявлену цікавість до нашого обладнання. Ми раді запропонувати Вашому ознайомленню обладнання, описане в цьому розділі.

Для отримання додаткових подробиць, або якщо у Вас виникли питання, наші фахівці готові допомогти Вам.

Найкращий ККД і низькі виробничі витрати

  • Найвища ефективність серед двигунів цього класу потужності завдяки унікальній комбінації великих міжсервісних інтервалів (80 000 під час роботи на природному газі) і високій ефективності (електричний ККД до 43,5%)
  • Єдиний газовий двигун на ринку, у якому ефективність і міцність з'єднані пропорційно.
  • Завдяки новій оптимізації процесу згоряння вдалося поліпшити електричний ККД і неабияк зменшити коливання, а також навантаження багатьох компонентів.

Знижені витрати на монтаж і будівництво

  • Менший розмір установної площі у формі порівнянних агрегатів завдяки компактній конструкції й інтегрованим добовим резервуарам для доливання оливи.
  • Завдяки концепції фланцового агрегату віброізоляція здійснюється безпосередньо між газовим двигуном і несною рамою, внаслідок чого витрати на будівництво фундаменту менші, ніж інші газові двигуни.
  • Додатково скорочені інвестиційні витрати завдяки збільшеному комплекту постачання та новій цифровій системі керування генераторною установкою TPEM (Total Plant Energy Management).
  • Завдяки новій оптимізованій геометрії камери згоряння підвищена температура в контурі змішування сприяє зменшенню інвестиційних витрат на повітряний конденсатор, це гарантує стабільніший і спокійніший процес горіння.
  • інші переваги та технологічне вдосконалення: турбокомпресор із водяним охолодженням, концепція фланцового агрегату, оптимізоване керування потоком пального газової суміші й оптимізований менеджмент оливи газового двигуна.

Оптимізоване споживання мастильної олії

  • Неабияк скоротите споживання оливи, менш ніж 0,1 г/кВт ч. Газовий двигун TCG3016 демонструє цим найнижче споживання мастильної оливи серед двигунів свого класу.
  • Збільшені інтервали заміни оливи завдяки інноваційному менеджменту мастильної олії, що слугує прикладом проти конкурентів.
  • Інтервал заміни мастильної олії тривалістю до 4 000 робочих годин під час роботи на природному газі та біогазі (висока та середня якість газу)
  • Порівнюючи з продукцією конкурентів, можна заощадити до 66% мастильної олії.

часте перебування обслуговних фахівців у електростанції під час її роботи не передбачено.
Перебування обслуговних фахівців у електростанції враховано лише на етап регламентних або ремонтних робіт на її обладнанні або на період усунення форс-марорних ситуацій.
ГПЕС є функціонально завершеним складником і постачається на будівельний майданчик, в абсолютній заводській готовності.

Газопоршнева електронна станція вихідною електричною потужністю 600 кВт, потрібна для електропостачання споживачів трифазним змінним електричним струмом напругою 400 В, частотою 50 Гц.

електронна станція виготовляється й постачається у відкритому виконанні. Також можливе виготовлення в шумодозахисному кожусі або контейнерна електронна станція, яка виробляється в кліматичному виконанні ХЛ, категорія розміщення 1. «Машини, прилади та інші технічні вироби. Тканини для різних кліматичних районів. Категорії, умови експлуатації, зберігання й транспортування в частині впливу погодних моментів зовнішнього середовища» для експлуатації в спектрі температур від плюс 40 °C до мінус 60 °C (313 °К... 213 °К).
Обладнання електростанції, а також процеси її виготовлення, транспортування, монтажу відповідають загальним вимогам безпеки «. Процеси виробничі. Загальні вимоги безпеки, «. Обладнання виробниче. Загальні вимоги безпеки».

Перед під'єднанням електростанції до зовнішньої мережі електричного струму потрібно здійснити захисне заземлення.

Ступінь шуму, що формується під час роботи обладнання електростанції, відповідає вимогам, встановленим ГОСТ 12.1.003-83 «. Шум. Загальні вимоги безпеки».

Опис складників електростанції

  • Приводний двигун

Як приводний застосовується газопоршневий двигун. Двигун конвертує хімічну енергію газового пального (природний газ) у обертальну енергію колінчастого вала. Пуск мотора проводиться від електричного стартера. Живлення стартера здійснюється від акумуляторної батареї.
Система охолодження двигуна — рідкісна.
Між двигуном і рамою встановлені демпфувальні антивібраційні пластини.
Дроти 24 В (к акумуляторам) і 220 В (силова) змонтовані на двигуні.

  • Генератор змінного струму

Генератором змінного струму слугує синхронна електронна машина з явною кількістю (р=2) ротором. Клас ізоляції Н. Здійснення ступеня захисту IP 23. Охолодження генератора — повітряне.
Генератор Спеціалізований для роботи в паралельно до мережі або інших генераторів.

  • Система контролю та гашень детонації

Потрібна для відстеження та усунення явища детонації в камерах згоряння газового двигуна.

  • Насос попереднього змащення двигуна

Спеціалізований для організації циркуляції робочої рідини (олії мастила) перед пуском двигуна.

  • Газова рампа

Потрібна для подавання в газовий двигун пального. У процесі подавання пального трапляється сокира-сорочеве чищення від сірих домішок і зниження тиску газу до робочого, необхідного двигуном.

  • Регулятор обертів

Спеціалізований для вирівнювання обертів двигуна (1500 об/хв).

  • Система керування (паралельна робота з мережею, керування ГПУ, керування охолодженням, силова частина)

Гарантує роботу всіх складників, що входять до складу ГПУ, їхню взаємодію, тримає під контролем характеристики систем, а також гарантує захист генератора в процесі роботи.

Основні завдання реалізації проєкту будівництва енергокомплексу:

  • безперебійне забезпечення споживачів електроенергією й тепловою енергією;
  • енергоощадження;
  • незалежність від постачання електроенергії та теплової енергії від постачальників енергоресурсів;
  • зниження вартості споживаної електроенергії й тепла, що в кінцевому підсумку впливає на собівартість продукції, що випускається;
Основні
ВиробникPowerLink
Країна виробникВеликобританія
Номінальна потужність600 кВт
Коефіцієнт потужності0.8
Частота струму50 Гц
Ступінь захисту IP23
СтанНовий
Двигун
Кількість обертів вала двигуна1500 об/хв
Користувальницькі характеристики
Модель двигунаMWM TCG3016V12
Витрата масла, не більше, г/кВт*год0.2
Витрата палива (газу) однієї ГПГУ при 75%-ной навантаженні, нм3/год110
Загальний ККД електростанції, %43,3 / 43.6 / 42.4
Номінальна сила струму при 400 В1184
Діаметр циліндра/хід поршня132/160
Модель силового генератораLSA49,3M8
Вага у відкритому виконанні, кг10437
Витрата палива (газу) однієї ГПГУ при 100%-ной навантаженні, нм3/год143
Габаритні розміри в контейнерному виконанні: Довжина х Ширина х Висота, мм9000 х 2700 х 2700
Габаритні розміри у відкритому виконанні: Довжина х Ширина х Висота, мм5000 х 1590 х 2190
Потужність (теплова), кВт-
Витрата палива (газу) однієї ГПГУ при 50%-ной навантаженні, нм3/год78
Номінальна вихідна потужність, кВт656
Робочий об'єм, л26,3
Рівень шуму на відстані 7 метрів, ДБА89.9
Потужність (електрична), кВт600 / 450 / 300
Габаритні розміри в шумопогодозащитном кожусі: Довжина х Ширина х Висота, мм-
Потужність електрична, кВт500-600
Система збудженнябезщітковий
Частота обертання, об/хв1500
Кількість підшипників, шт.2
Віддалений моніторингтак (опціонально)
Напруга в системі електроустаткування24В
Міжсервісний інтервал, мотогодин4000
Електричний ККД електростанції, %43,3 / 43.6 / 42.4
Регулятор оборотівелектронний
Автоматичний запуск в залежності від електр. навантаження об'єктатак
Тип генераціїЕлектрогенерація
Кількість/розташування циліндрів12V
Рід струмузмінний 3-хфазный
Гарантії виробникаГарантійний термін на обладнання виробництва «MWM GmbH», що входить в комплект поставки, встановлюється 24 місяці з моменту підписання Акта про прийняття в експлуатацію, але не більше 36 місяців з моменту відвантаження основного обладнання з заводу-виробника.
Клас ізоляціїH
ДвигунMWM
Ступінь стиснення12:1
Панель управлінняTEM EVO
Розподіл навантаження між ГПГУтак
Напруга генератора,400
Метанове числоБільше 80
Номінальна напруга, В400/230
Кількість полюсів4
Включення на паралельну роботу ГПГУтак
Номінальна частота обертання вала ГПГУ, про./хв1500
Система доливання маслатак
Тиск газу, що подається (ізб.), кПа10 - 20
Ступінь захистуIP23
Робочий ресурс генератора, годин100000
Номінальна частота струму, Гц50
Термін поставки, міс.4-5
Регулятор напругиAVR
Вид пальногоПриродний газ / Біогаз / Скраплений газ / Нефтянной попутний газ / Звалищний газ
Тривалість роботи генератора, годин на рік8760
Крок обмотки2/3
