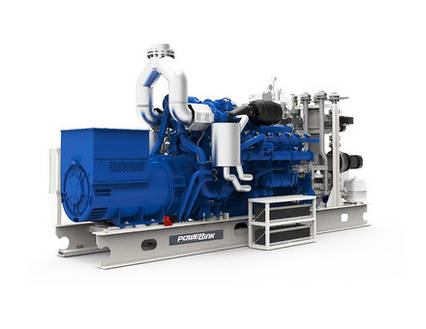

(ГПУ) PowerLink GE1000-NG
Дякуємо за проявлений інтерес до нашої машини. Ми раді запропонувати Вашій розгляду обладнання, описане в даному розділі.
Для отримання додаткових відомостей, або якщо у Вас виникли питання, наші фахівці готові Вам допомогти.
часте перебування обслуговуючих фахівців у електростанції під час її роботи не передбачено.
Перебування обслуговуючих фахівців у електростанції враховано лише на етап регламентних ремонтних робіт на її обладнанні, або на період усунення форс-марорных ситуацій.
ГПЭС є функціонально завершеною складової і поставляється на будівельний майданчик, в абсолютній заводської готовності.
Газопоршневая електронна станція вихідний електричною потужністю 1000 кВт, Потрібна для електропостачання споживачів трифазним змінним струмом напругою 400 В, частотою 50 Гц.
електронна станція виробляється і постачається у відкритому виконанні. Також можливе виготовлення в шумопогодозащитном кожусі, або контейнерна електронна станція, яка виготовляється в кліматичному виконанні ХЛ, категорія розміщення 1 . «Машини, прилади та інші технічні вироби. Виконання для різних кліматичних районів. Категорії, умови експлуатації, зберігання і транспортування в частині впливу погодних моментів зовнішньої середовища» для експлуатації в спектрі температур від плюс 40°С до мінус 60°С (313 °До ... 213 °До).
Обладнання електростанції, а також процеси її виготовлення, транспортування, монтажу відповідають загальним вимогам безпеки « . Процеси виробничі. Загальні вимоги безпеки», « . Обладнання виробниче. Загальні вимоги безпеки».
Перед підключенням електростанції до зовнішньої мережі електричного струму потрібно виконати захисне заземлення.
Ступінь шуму, що формується при роботі обладнання електростанції, що відповідає вимогам, встановленим ГОСТ 12.1.003-83 « . Шум. Загальні вимоги безпеки».
Опис складових електростанції
-
Приводний двигун
В якості приводного застосовується газопоршневої двигун. Двигун перетворює хімічну енергію газового пального (природний газ) на обертальну енергію колінчастого вала. Пуск двигуна здійснюється від електричного стартера. Живлення стартера здійснюється від акумуляторної батареї.
Система охолодження двигуна – рідинна.
Між двигуном і рамою встановлені демпфуючі антивібраційні пластини.
Проведення 24В (до акумуляторів) і 220В (силова) змонтовані на двигуні.
-
Генератор змінного струму
Генератором змінного струму виступає синхронна електронна машина з явнополюсним (р=2) ротором. Клас ізоляції Н. Виконання ступеню захисту IP 23. Охолодження генератора – повітряне.
Генератор Спеціалізований для роботи в паралель з мережею або іншими генераторами.
-
Система контролю і гашений детонації
Потрібна для відстеження та усунення явища детонації в камерах згоряння газового двигуна.
-
Насос попередньої змащення двигуна
Спеціалізований для організації циркуляції робочої рідини (масла, мастила) перед пуском двигуна.
-
Газова рампа
Нужна для подачи в газовый двигатель горючего. В процессе подачи горючего случается топорнаягрубая чистка от вероятных примесей и понижение давления газа до рабочего, требуемого двигателем.
-
Регулятор оборотов
Специализирован для выравнивания оборотов двигателя (1500 об/мин).
-
Система управления (параллельная работа с сетью, управление ГПУ, управление охлаждением, силовая часть)
Гарантирует работу всех составляющих, входящих в состав ГПУ, их взаимодействие, держит под контролем характеристики систем, а также Гарантирует защиту генератора в процессе работы.
![]() |
![]() |
Основні завдання реалізації проекту будівництва енергокомплексу:
- безперебійне забезпечення споживачів електричною та тепловою енергією;
- енергозбереження;
- незалежність від постачань електроенергії і теплової енергії від постачальників енергоресурсів;
- зниження вартості споживаної електроенергії і тепла, що в кінцевому підсумку впливає на собівартість продукції;
Основні | |
---|---|
Виробник | PowerLink |
Країна виробник | Великобританія |
Номінальна потужність | 1000 кВт |
Коефіцієнт потужності | 0.8 |
Частота струму | 50 Гц |
Ступінь захисту IP | 23 |
Стан | Новий |
Двигун | |
Кількість обертів вала двигуна | 1500 об/хв |
Користувальницькі характеристики | |
Модель двигуна | Perkins 4016-61TRS2 |
Витрата масла, не більше, г/кВт*год | 0,25 |
Витрата палива (газу) однієї ГПГУ при 75%-ной навантаженні, нм3/год | 191 |
Загальний ККД електростанції, % | 38,7 / 39,3 / 37,9 |
Номінальна сила струму при 400 В | 2165 |
Діаметр циліндра/хід поршня | 160/190 |
Модель силового генератора | LSA50.2L8 |
Вага у відкритому виконанні, кг | 18000 |
Витрата палива (газу) однієї ГПГУ при 100%-ной навантаженні, нм3/год | 258 |
Габаритні розміри в контейнерному виконанні: Довжина х Ширина х Висота, мм | 12000 х 2700 х 2700 |
Габаритні розміри у відкритому виконанні: Довжина х Ширина х Висота, мм | 7000 х 2000 х 2200 |
Потужність (теплова), кВт | - |
Система змащення, л. | 286 |
Витрата палива (газу) однієї ГПГУ при 50%-ной навантаженні, нм3/год | 132 |
Номінальна вихідна потужність, кВт | 1200 |
Робочий об'єм, л | 61.123 |
Рівень шуму на відстані 7 метрів, ДБА | 92,1 |
Потужність (електрична), кВт | 1000 / 750 / 500 |
Габаритні розміри в шумопогодозащитном кожусі: Довжина х Ширина х Висота, мм | - |
Система охолодження, л. | 95 |
Потужність електрична, кВт | 1000-1200 |
Система збудження | безщітковий |
Частота обертання, об/хв | 1500 |
Кількість підшипників, шт. | 2 |
Віддалений моніторинг | так (опціонально) |
Напруга в системі електроустаткування | 24В |
Міжсервісний інтервал, мотогодин | 2000 |
Електричний ККД електростанції, % | 38,7 / 39,3 / 37,9 |
Регулятор оборотів | електронний |
Автоматичний запуск в залежності від електр. навантаження об'єкта | так |
Тип генерації | Електрогенерація |
Кількість/розташування циліндрів | 16V |
Рід струму | змінний 3-хфазный |
Гарантії виробника | Гарантійний термін на обладнання, що входить в комплект поставки, встановлюється 24 місяці з моменту введення в експлуатацію, або 8000 мотогодин, в залежності від того, що наступить швидше. |
Клас ізоляції | H |
Двигун | Perkins |
Ступінь стиснення | 12:1 |
Панель управління | PCC-300 |
Розподіл навантаження між ГПГУ | так |
Напруга генератора, | 400 |
Метанове число | Більше 80 |
Номінальна напруга, В | 400/230 |
Кількість полюсів | 4 |
Включення на паралельну роботу ГПГУ | так |
Номінальна частота обертання вала ГПГУ, про./хв | 1500 |
Система доливання масла | так |
Тиск газу, що подається (ізб.), кПа | 10 - 20 |
Ступінь захисту | IP23 |
Робочий ресурс генератора, годин | 100000 |
Номінальна частота струму, Гц | 50 |
Термін поставки, міс. | 4-5 |
Регулятор напруги | AVR |
Вид пального | Природний газ / Біогаз / Скраплений газ / Нефтянной попутний газ / Звалищний газ |
Тривалість роботи генератора, годин на рік | 8760 |
Крок обмотки | 2/3 |
- Ціна: Ціну уточнюйте
