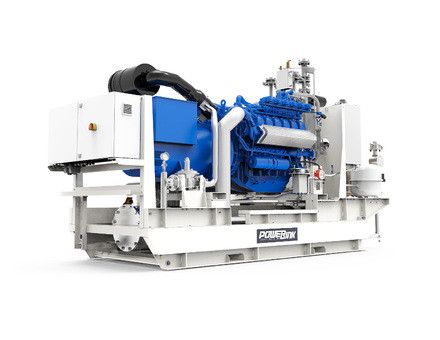

(ГПУ) PowerLink GE520-NG

Завдяки за виявлену цікавість до нашого обладнання. Ми раді запропонувати Вашому ознайомленню обладнання, описане в цьому розділі.

Для отримання додаткових подробиць, або якщо у Вас виникли питання, наші фахівці готові допомогти Вам.

часте перебування обслуговних фахівців у електростанції під час її роботи не передбачено.
Перебування обслуговних фахівців у електростанції враховано лише на етап регламентних або ремонтних робіт на її обладнанні або на період усунення форс-марорних ситуацій.
ГПЕС є функціонально завершеним складником і постачається на будівельний майданчик, в абсолютній заводській готовності.

Газопоршнева електронна станція вихідною електричною потужністю 520 кВт, потрібна для електропостачання споживачів трифазним змінним електричним струмом напругою 400 В, частотою 50 Гц.

електронна станція виготовляється й постачається у відкритому виконанні. Також можливе виготовлення в шумодозахисному кожусі або контейнерна електронна станція, яка виробляється в кліматичному виконанні ХЛ, категорія розміщення 1. «Машини, прилади та інші технічні вироби. Виготовлення для різних кліматичних районів. Категорії, умови експлуатації, зберігання й транспортування в частині впливу погодних моментів зовнішнього середовища» для експлуатації в спектрі температур від плюс 40 °C до мінус 60 °C (313 °К... 213 °К).
Обладнання електростанції, а також процеси її виготовлення, транспортування, монтажу відповідають загальним вимогам безпеки «. Процеси виробничі. Загальні вимоги безпеки, «. Обладнання виробниче. Загальні вимоги безпеки».

Перед під'єднанням електростанції до зовнішньої мережі електричного струму потрібно здійснити захисне заземлення.

Ступінь шуму, що формується під час роботи обладнання електростанції, відповідає вимогам, встановленим ГОСТ 12.1.003-83 «. Шум. Загальні вимоги безпеки».

Опис складників електростанції

• Приводний двигун

Як приводний застосовується газопоршневий двигун. Двигун конвертує хімічну енергію газового пального (природний газ) у обертальну енергію колінчастого вала. Пуск мотора проводиться від електричного стартера. Живлення стартера здійснюється від акумуляторної батареї.
Система охолодження двигуна — рідкісна.
Між двигуном і рамою встановлені демпфувальні антивібраційні пластини.
Дроти 24 В (до акумуляторів) і 220 В (силова) змонтовані на двигуні.

Газові двигуни MAN (MAN Truck & Bus AG, Німеччина)

Двигуни MAN дуже популярні в Україні, завдяки своїй надійній і безперебійній роботі 24 години на добу, 7 днів на тиждень. Одними з основних показників під час вибору газового генератора є його економність і тривалість терміну експлуатації. Для цього необхідний високий Ступінь продуктивності за максимального споживання первинної енергії та низького рівня витрат на технічне обслуговування. Ці умови на 100% дотримані у двигуні MAN.
Також істотним критерієм на користь вибору двигунів MAN є розвита мережа сервісних центрів усієї України, що гарантує швидку поставку будь-яких запчастин і комплектуючих. Сервісне обслуговування двигунів MAN в Україні в рази дешевше та оперативніше, ніж у конкурентів, тому що немає прихильності до одного постачальника.
Нюрнбергський завод MAN (Німеччина) є інженерним центром, що забезпечує всі напрями розвитку групи MAN. Саме там — у центрі глобального прогресу — розробляються і виробляються дизельні та газові двигуни, які приводять у рух усю комерційну техніку MAN. Наш знак якості — Powered by MAN — цінують клієнти в багатьох інших галузях промисловості. Кожен двигун MAN — справжній шедевр.
Двигуни MAN на лад ефективніше за двигуни такого ж класу, мають більший ККД, ступінь стиснення, завдяки цьому споживач отримує більший обсяг гарячої води.

Двигуни MAN — найтихіші двигуни у світі.

• Генератор змінного струму

Генератором змінного струму слугує синхронна електронна машина з явною кількістю (р=2) ротором. Клас ізоляції Н. Здійснення ступеня захисту IP 23. Охолодження генератора — повітряне.
Генератор Спеціалізований для роботи в паралельно до мережі або інших генераторів.

• Система контролю та гашень детонації

Потрібна для відстеження та усунення явища детонації в камерах згоряння газового двигуна.

• Насос попереднього змащення двигуна

Спеціалізований для організації циркуляції робочої рідини (олії мастила) перед пуском двигуна.

• Газова рампа

Потрібна для подавання в газовий двигун пального. У процесі подавання пального трапляється сокираГруба чищення від сірих домішок і зниження тиску газу до робочого, необхідного двигуном.

• Регулятор обертів

Спеціалізований для вирівнювання обертів двигуна (1500 об/хв).

• Система керування (паралельна робота з мережею, керування ГПУ, керування охолодженням, силова частина)

Гарантує роботу всіх складників, що входять до складу ГПУ, їхню взаємодію, тримає під контролем характеристики систем, а також гарантує захист генератора в процесі роботи.

Основні завдання реалізації проекту будівництва енергокомплексу:

• безперебійне забезпечення споживачів електроенергією й тепловою енергією;
• енергозбереження;
• незалежність від постачання електроенергії та теплової енергії від постачальників енергоресурсів;
• зниження вартості споживаної електроенергії й тепла, що в кінцевому підсумку впливає на собівартість продукції, що випускається;
