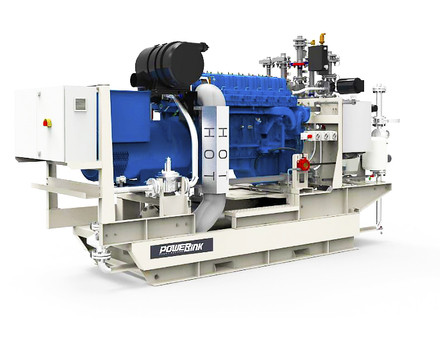

(ГПУ) PowerLink GXE200-NG

Опис
Характеристики
Інформація для замовлення

Завдяки за виявлену цікавість до нашого обладнання. Ми раді запропонувати Вашому ознайомленню обладнання, описане в цьому розділі.

Для отримання додаткових подробиць, або якщо у Вас виникли питання, наші фахівці готові допомогти Вам.

часте перебування обслуговних фахівців у електростанції під час її роботи не передбачено.
Перебування обслуговних фахівців у електростанції враховано лише на етап регламентних або ремонтних робіт на її обладнанні або на період усунення форс-марорних ситуацій.
ГПЕС є функціонально завершеним складником і постачається на будівельний майданчик, в абсолютній заводській готовності.

Газопоршнева електронна станція вихідною електричною потужністю 200 кВт, потрібна для електропостачання споживачів трифазним змінним електричним струмом напругою 400 В, частотою 50 Гц.

електронна станція виготовляється й постачається у відкритому виконанні. Також можливе виготовлення в шумодозахисному кожусі або контейнерна електронна станція, яка виробляється в кліматичному виконанні ХЛ, категорія розміщення 1. «Машини, прилади та інші технічні вироби. Виготовлення для різних кліматичних районів. Категорії, умови експлуатації, зберігання й транспортування в частині впливу погодних моментів зовнішнього середовища» для експлуатації в спектрі температур від плюс 40 °C до мінус 60 °C (313 °К... 213 °К).
Обладнання електростанції, а також процеси її виготовлення, транспортування, монтажу відповідають загальним вимогам безпеки «. Процеси виробничі. Загальні вимоги безпеки, «. Обладнання виробниче. Загальні вимоги безпеки».

Перед під'єднанням електростанції до зовнішньої мережі електричного струму потрібно здійснити захисне заземлення.

Ступінь шуму, що формується під час роботи обладнання електростанції, відповідає вимогам, встановленим ГОСТ 12.1.003-83 «. Шум. Загальні вимоги безпеки».

Опис складників електростанції

  • Приводний двигун

Як приводний застосовується газопоршневий двигун. Двигун конвертує хімічну енергію газового пального (природний газ) у обертальну енергію колінчастого вала. Пуск мотора проводиться від електричного стартера. Живлення стартера здійснюється від акумуляторної батареї.
Система охолодження двигуна — рідкісна.
Між двигуном і рамою встановлені демпфувальні антивібраційні пластини.
Дроти 24 В (до акумуляторів) і 220 В (силова) змонтовані на двигуні.

Газові двигуни PowerLink (PowerLink Machine Co. LTD, Великобританія)

  • Генератор змінного струму

Генератором змінного струму слугує синхронна електронна машина з явною кількістю (р=2) ротором. Клас ізоляції Н. Здійснення ступеня захисту IP 23. Охолодження генератора — повітряне.
Генератор Спеціалізований для роботи в паралельно до мережі або інших генераторів.

  • Система контролю та гашень детонації

Потрібна для відстеження та усунення явища детонації в камерах згоряння газового двигуна.

  • Насос попереднього змащення двигуна

Спеціалізований для організації циркуляції робочої рідини (олії мастила) перед пуском двигуна.

  • Газова рампа

Потрібна для подавання в газовий двигун пального. У процесі подавання пального трапляється сокираГруба чищення від сірих домішок і зниження тиску газу до робочого, необхідного двигуном.

  • Регулятор обертів

Спеціалізований для вирівнювання обертів двигуна (1500 об/хв).

  • Система керування (паралельна робота з мережею, керування ГПУ, керування охолодженням, силова частина)

Гарантує роботу всіх складників, що входять до складу ГПУ, їхню взаємодію, тримає під контролем характеристики систем, а також гарантує захист генератора в процесі роботи.

Основні
ВиробникPowerLink
Країна виробникВеликобританія
Номінальна потужність200 кВт
Коефіцієнт потужності0.8
Частота струму50 Гц
Ступінь захисту IP23
СтанНовий
Двигун
Кількість обертів вала двигуна1500 об/хв
Користувальницькі характеристики
Модель двигунаPowerLink GX12T-LE02C
Витрата масла, не більше, г/кВт*год0,06
Витрата палива (газу) однієї ГПГУ при 75%-ной навантаженні, нм3/год44
Загальний ККД електростанції, %35,7 / 36,1 / 34,5
Номінальна сила струму при 400 В424
Діаметр циліндра/хід поршня126/155
Модель силового генератораPowerLink PL4MS
Вага у відкритому виконанні, кг4400
Витрата палива (газу) однієї ГПГУ при 100%-ной навантаженні, нм3/год59
Габаритні розміри в контейнерному виконанні: Довжина х Ширина х Висота, мм6000 х 2400 х 2500
Габаритні розміри у відкритому виконанні: Довжина х Ширина х Висота, мм4250 х 1300 х 2000
Потужність (теплова), кВт-
Витрата палива (газу) однієї ГПГУ при 50%-ной навантаженні, нм3/год31
Номінальна вихідна потужність, кВт235,2
Робочий об'єм, л12
Рівень шуму на відстані 7 метрів, ДБА91,1
Потужність (електрична), кВт200 / 150 / 100
Габаритні розміри в шумопогодозащитном кожусі: Довжина х Ширина х Висота, мм4500 х 1400 х 2400
Потужність електрична, кВт200-270
Система збудженнябезщітковий
Частота обертання, об/хв1500
Кількість підшипників, шт.1
Віддалений моніторингтак (опціонально)
Напруга в системі електроустаткування24В
Міжсервісний інтервал, мотогодин750
Електричний ККД електростанції, %35,7 / 36,1 / 34,5
Регулятор оборотівелектронний
Автоматичний запуск в залежності від електр. навантаження об'єктатак (опціонально)
Тип генераціїЕлектрогенерація
Кількість/розташування циліндрів6L
Рід струмузмінний 3-хфазный
Гарантії виробникаГарантійний термін на обладнання, що входить в комплект поставки, встановлюється 24 місяці з моменту введення в експлуатацію, або 5000 мотогодин, в залежності від того, що наступить швидше.
Клас ізоляціїH
ДвигунPowerLink
Ступінь стиснення13,5:1
Панель управлінняGCC742
Розподіл навантаження між ГПГУтак (опціонально)
Напруга генератора,400
Метанове числоБільше 80
Номінальна напруга, В400/230
Кількість полюсів4
Включення на паралельну роботу ГПГУтак (опціонально)
Номінальна частота обертання вала ГПГУ, про./хв1500
Система доливання маслатак
Тиск газу, що подається (ізб.), кПа10 - 20
Ступінь захистуIP23
Робочий ресурс генератора, годин100000
Номінальна частота струму, Гц50
Термін поставки, міс.4-5
Регулятор напругиAVR
Вид пальногоПриродний газ / Біогаз / Скраплений газ / Нефтянной попутний газ / Звалищний газ
Тривалість роботи генератора, годин на рік8760
Крок обмотки2/3
  • Ціна: Ціну уточнюйте
